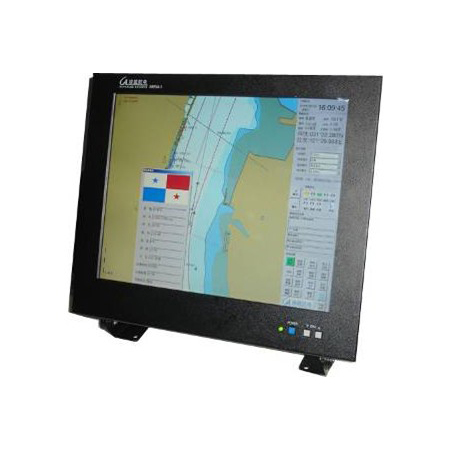

AWENA-1船载型电子海图系统（ECS）（前生AWENA-1船舶智能导航仪）是电子航行参考图显示系统（IHO S-57）和船舶智能避碰系统综合应用开发具有完全知识产权的新型船舶助导航产品，符合中国海事局《国内航行船舶船载电子海图系统（ECS）功能、性能和测试要求（暂行）》中的A级设备要求。能有效改善船舶航行的安全性，自动判别周围船舶的多种航行信息，结合电子航行参考图显示系统，实现了航行信息综合显示和智能辅助导航。
性能特点：
· 本机采用模块化设计，以电子海图系统（ECS）为基本显示平台，与各导航传感器的合适组合构成了一套完整的，精确的，综合定位系统，并提供先进的，便捷的最佳化定位功能，有利于安全航行，触摸式的系统操作，更人性化。
· 具有完全的自主知识产权全中文电子航行参考图显示平台，以S-52标准进行显示国际标准（IHO S-57）的电子海图，具有航线设计功能，并可在图上设置本船安全等深浅和安全水深，并突出显示。
· 系统可接收处理AIS、GPS、罗经、测深仪、计程仪等设备的输入信息，给出与本船航行有关的周围动态交通状况显示，在航路监视同时，综合分析发生各类碰撞、搁浅、误入禁止区等危险的可能，提前警告，并试验解决途径，提供驾驶员安全规避的操作方案。
· 报警功能：监视各种航行危险并智能计算周围船舶的航行信息，为船舶提示最危险的航行船舶：到达（接近）转向点指标，超出航迹偏移极限，越过安全等深浅，搁浅危险，接近孤立危险物,接近禁止区域， 定位传感器故障等， 都会报警。CPA/TCPA计算及报警（声光报警）。
· 航迹记录：系统记录最近本船12小时内每分钟的实际航迹，可保存最近3个月的本船实际航迹的独立航行记录。
技术参数：
|
屏幕分辨率 |
1280×1024（17”） |
|
信息处理单元 |
CPU：1G ，内存：1G，电子盘：2G。 |
|
海图格式 |
IHO S-57 |
|
显示格式 |
IHO S-52 |
|
接口 |
4个422串口（NMEA-0183标准数据接口） |
|
2个USB2.0 |
|
|
1个音频接口，可外接喇叭 |
|
|
电子海图刷新速率 |
≤ 1 S |
|
存储航线 |
100条航线 |
|
存储航迹 |
40000个航迹点 |
|
电压 |
12-36V |
|
消耗功率 |
平均功率≤ 48W（含显示器） |
|
工作温度 |
0℃～50℃ |
|
相对湿度 |
在40℃时为95% |
